密度： 1.0478g/cm3 (25℃)
熔点： -10℃
沸程： 190~210℃ (13.33Pa)
稳定性：在阳光下十分稳定，能减少其它助剂在阳光下的分解，起到保护作用。对热稳定，300℃以下无明显分解
溶解性：是一种油性液体，不溶于水，溶于甲醇、甲苯、乙酸乙酯、甲乙酮各种有机物质当中，因此也经常作为其它助剂的助溶剂
挥发性：不挥发，添加后在材料的高温处理过程中没有挥发损失
紫外吸收：290-350 nm，能同时吸收UV-A2和UV-B，最高吸收波段在303nm 附近。
包装： 200kg 桶装
储存： 保持容器密闭，存于阴凉干燥处，避免阳光直射

用途：
1、化妆品行业
美国FDA批准的I类防晒剂 ，紫外吸收率高、无毒、无致畸作用，对皮肤刺激性小，国家卫生部规定在防晒化妆品中的最高添加量为10%。
2、塑料、橡胶、皮革、涂料、聚氨酯制品
适合用于部分或整体为液体的物料，例如油漆、涂料、聚氨酯、增塑聚氯乙烯和塑料溶胶等。在不饱和聚酯体系中，添加量达到0.1%-0.5%时，同样有较好的抗老化效果。
特性：
因为UV-1020最高吸收波段在303nm附近，可以保护添加后的制品免受阳光中紫外线的破坏作用。适度提高添加比例，可以把吸收波段提高在380nm左右，并且在这个添加浓度上对制品的颜色和物化性能的影响都很小。
因为本身是液体，UV-1020特别适合应用于液相体系中。在使用中，UV-1020具有四项突出的优点：分布均匀，相容性好，便于计量，吸收高效。
UV-1020化学性质稳定，截至目前没有发现任何与体系中其它成分发生不良反应的现象；与体系中存在的金属离子不反应、不敏感；对酸碱度不敏感，适用于很宽pH值范围的体系。UV-1020在常压下不挥发，热稳定好，因此适用于的高温环境。
其它应用领域包括：
硅胶乳（抛光剂0.3 –1.0%）
液体油墨
丙烯酸、乙烯树脂或其它类型的胶粘剂(0.3 –1.0%)
丙烯酸树脂
脲醛树脂
醇酸树脂
环氧树脂
硝酸纤维素
聚氨酯
油漆
聚合物分散剂

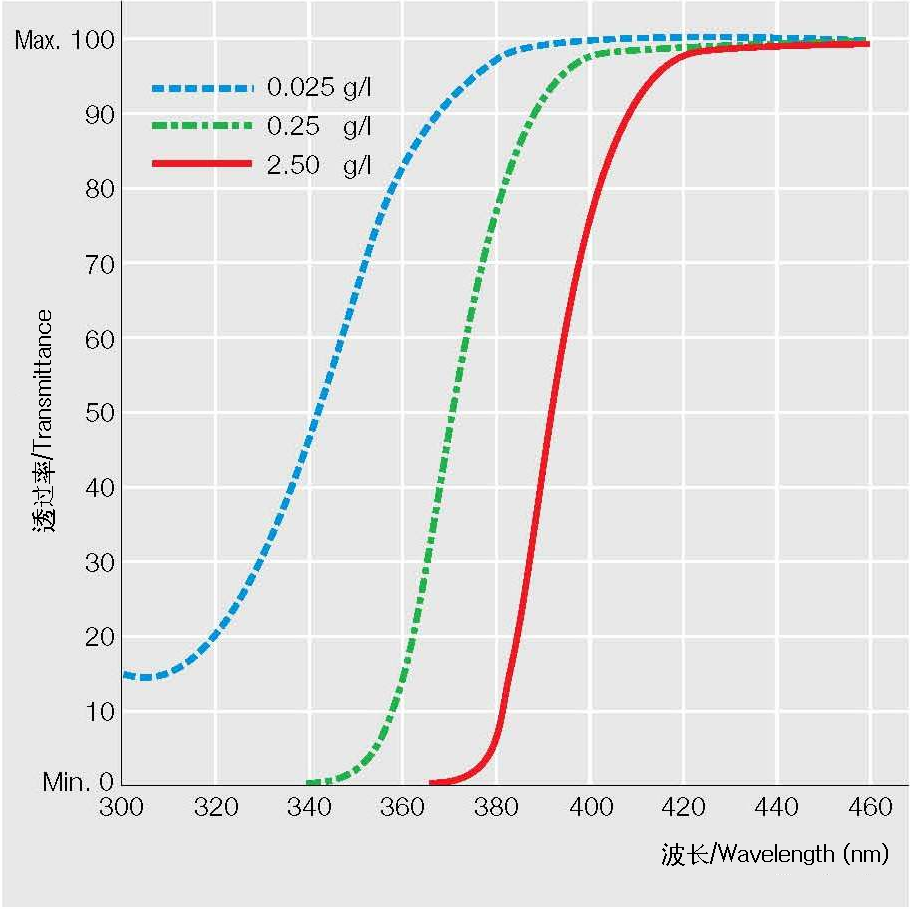

图一、各种浓度下的紫外吸收曲线

检测条件：甲醇溶液，1cm比色杯

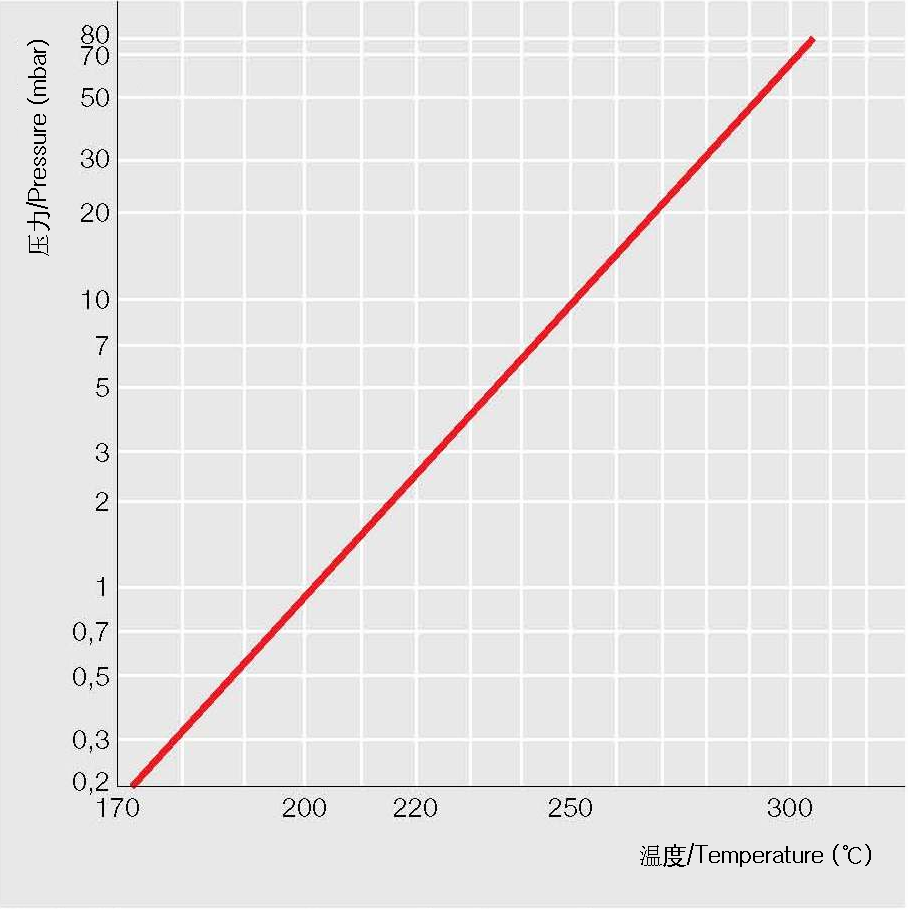

图二、蒸汽压曲线

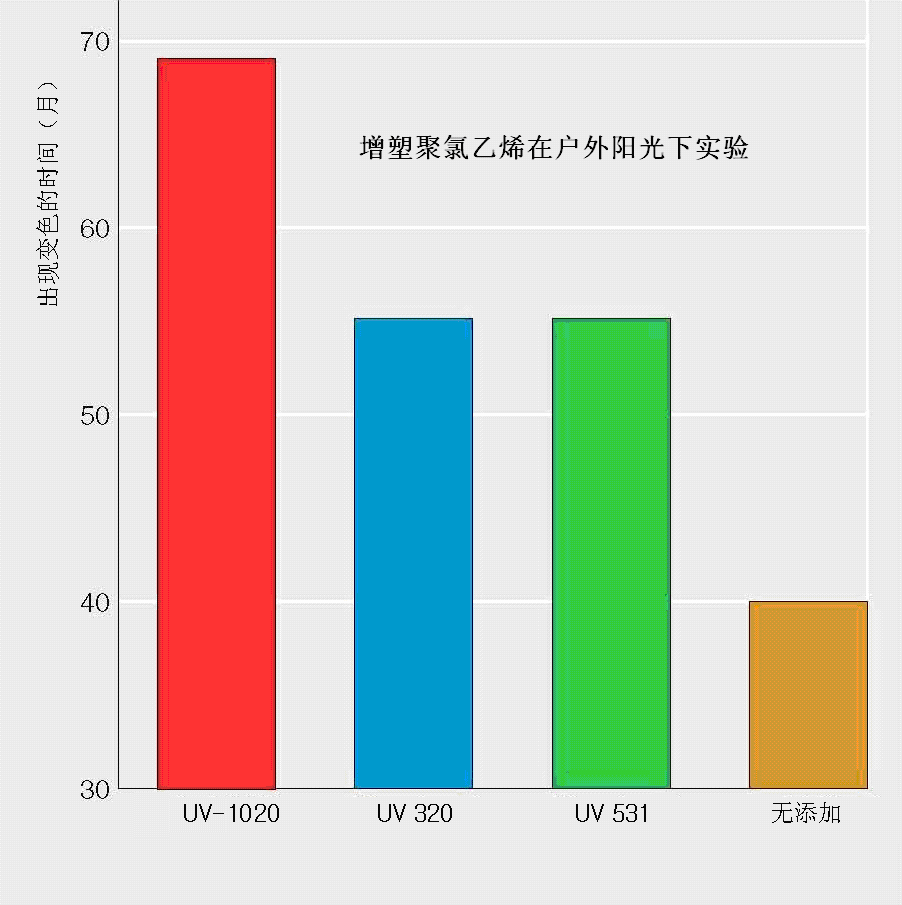

图三、UV-1020在塑料溶胶中的紫外吸收性能

1、实验材料组成：
PVC 糊料 （低乳化剂含量）：         80份
邻苯二甲酸酯增塑剂 （C7 – C11）：  70份
环氧化豆油：                       02份
钡锌稳定剂：                       02份
紫外防护剂：                     00.2份

2、对比使用的紫外防护剂：
UV 320:    2-(2'-羟基-3',5'-二叔丁基苯基)-苯并三唑
UV 531:    2-羟基-4-正辛氧基二苯甲酮

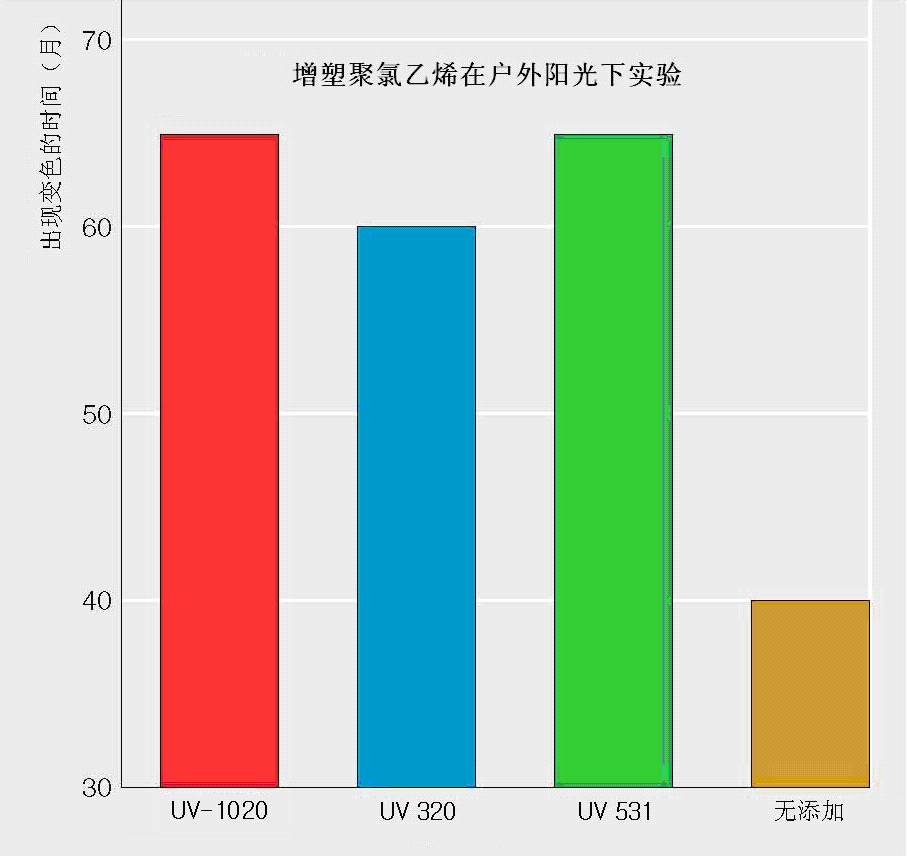

图四、UV-1020在悬浮聚氯乙烯中的紫外吸收性能



1、实验材料组成：

悬浮聚氯乙烯（K值=71）：           100份

邻苯二甲酸酯增塑剂 （C7 – C11）：  70份

环氧化豆油：                       02份

钡锌稳定剂：                       02份

紫外防护剂：                     00.2份

2、对比使用的紫外防护剂：

UV 320:    2-(2'-羟基-3',5'-二叔丁基苯基)-苯并三唑

UV 531:    2-羟基-4-正辛氧基二苯甲酮

行业知识：光稳定剂在聚合物材料中的作用

阳光曝晒对有机物特别是聚合物材料的危害作用主要是紫外光和氧参与下的一系列复杂反应所造成。紫外线的波长集中在200—400nln之间。聚合物在含氧环境中受紫外光照射后会发生各种物理变化和化学变化，以致最后产生明显的效应，如变色、表面龟裂、粉化、机械性能和电气性能的恶化。

以热塑性树脂为例，热塑性树脂具有许多优良的榜性一包括优异的光学透明度-良好的延展性，高的热折射温度及尺寸稳定性，因此具有广泛的商业用途。热塑性树脂虽然具有上述优良持性．但耐老化性不佳，经紫外光线照射后易发生光降解。典型的光降解作用能导致产生诸如聚合物表面发黄或受到侵蚀等。

解决的办法是在聚合物涂料中，添加含有像腈基丙烯酸酯、二苯甲酮和苯井三唑衍生物等紫外光吸收剂类别的光稳定剂（为了避免紫外吸收剂本身的分解，有时候需要同时加入2种或多种光稳定剂），生产具有光稳定性能的有机涂料。用于涂覆塑料、木材、无机物等各种材料防止它们老化和变质(变黄、退邑、粉化、破碎)，提高耐光性和耐久性。也可以在聚合物材料的表面直接添加光稳定剂达到这个效果。如提高FRP、ABS、AS、PC、PS等塑料的耐光性，防止照片的光致退色及无照退色，防止皮制品、广告牌、建筑物等的飞色及色斑等。

UV-1020 抗紫外耐候助剂是一种油溶性广谱紫外线吸收剂，具有吸收率高、无毒、无致畸作用，对光、热稳定性好等优点，它能同时吸收UV－A和UV-B，是美国FDA批准的I类防晒剂，对皮肤刺激性很小，国家卫生部规定其在防晒化妆品中的最高添加量为10%，在美国和欧洲使用率很高。

UV-1020 抗紫外耐候助剂与树脂的相容性好，不着色，广泛应用于软质、硬质聚氯乙烯等塑料和硝酸纤维素、丙烯酸树脂及聚氨酯等涂料中作为光稳定剂。
